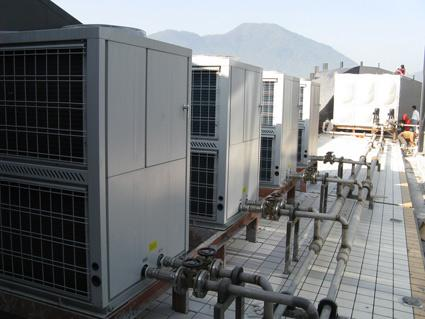

1.空氣能熱水器主機的安裝

• 空氣能主機的安裝與空調器室外機安裝要求相同，可安裝在外墻、屋頂、陽臺、地面上；

• 先用安裝支架對準墻體，再用油筆在打孔位置畫上標記，根據標記空位在墻上打孔，打入膨脹螺栓掛上組裝好的支架，并用螺母固定牢固；

• 再將空氣能主機用螺絲和螺帽固定在空氣能支架上；

• 如果安裝在室外，還可為主機安裝遮雨棚，即可擋雨又可防止烈日暴曬。

2.貯水箱的安裝

• 貯水箱可隨空氣能室外機安裝在室外，如陽臺、屋頂、地面，亦可安裝在室內；

• 貯水箱附近，以及自來水管和熱水管的接口上裝有閥門；

• 自來水進水口須安裝單向安全閥，如單向安全閥泄壓口有滴水是泄壓現象，起保護作用，接一根排水軟管就行。

3.水路連接

• 將出水接口用PP-R管按圖與貯水箱相接，并用生料帶密封；

• 將止回閥的一端與自來水管相連，另一端與貯水箱進水口接管相連；

• 注滿水：打開自來水進水閥，打開熱水管中出水龍頭。開始注水，直至出水龍頭有水溢出時方為注滿，關閉出水龍頭。貯水檢漏，確保不漏水即可。

4.制熱管連接

• 在貯水箱與空氣能主機之間的墻上鉆一個Ф70的管道孔，孔應稍微向外側傾斜。將連接及一定長度的電纜用塑料扎帶包扎好，穿過打好的管道孔，兩邊套上穿墻管護套；

• 取掉水箱粗細連接管上的封頭蓋帽，分別將粗細連接管擰到貯水箱粗細連接管上的接頭上，用扳手用力擰緊；

• 擰下主機高壓閥和低壓閥的粗細連接管口的封頭蓋帽，將粗細連接管的另一端擰到水箱的工質進口，工質出口的粗細連接管的管口上，用扳手用力擰緊（注：粗管連接三通閥與水箱的上接頭）。

5.電器的連接

• 將所配插座可靠接地；

• 按照不同型號主機的電流功率要求使用對應容量的電源插座；

• 供電線路須配有適當規格（≥1.5-2倍額定電流）的全極斷開漏電保護器；

• 機組電源插座周邊不要安放其他用電設備，以免引起漏電保護插頭跳閘；

• 將水溫傳感器探頭裝進水箱中部的探頭，并加以固定。

6.管路排氣

• 從低壓閥和高壓閥的調節口上拆下蓋帽；

• 將真空泵接口接到注氟口；

• 確保真空度合格，抽空時間不少于20分鐘，如果不便抽空，可以使用R22制冷劑外排空，并檢漏，同時排空所殘留制冷劑氣體余壓不超過0.05MPa；

• 用內六扳手沿逆時針方向轉動低壓閥和高壓閥的閥芯至完全打開！！！重新蓋好所有蓋帽，并擰緊；

• 檢漏：用肥皂水檢查各管子連接處及各蓋帽口，是否有泄漏，若有，須用扳手擰緊至不漏，不允許有泄漏現象。

7.試機

• 先接冷水管，冷水管接有安全閥位置的入水口（冷水管接口應該安裝維修閥）；

• 水箱灌水，向水箱灌水是重要的環節（灌水須在熱水管連接之前完成），熱水口出水有水流出后（表示水箱已經灌滿水）關閉閥門，停止灌水；

• 接熱水管，開啟進水閥門；

• 插電源線開機運行；

• 檢查水管電線、傾聽聲音、查看風扇、觀察儀表，運行10分無異常后試機完成。

空氣能熱水器安裝要求

一、設備及配件

安全前，需保證所有設備及配件齊全并且完好無損、性能良好；

二、安裝知識

安裝人員需熟悉掌握所有設備及配件的正確安裝位置、安裝步驟與安裝方法；

三、安裝環境

安裝過程避免在裝修、大風、下雨等不良環境下進行，以免對設備及配件造成損傷或者配件丟失。

四、安裝調試

安裝的過程中須仔細調試，安裝完成后須認真試機，以便能及時發故障或者失誤，保護空氣能熱水器，更保護用戶生命財產的安全。
