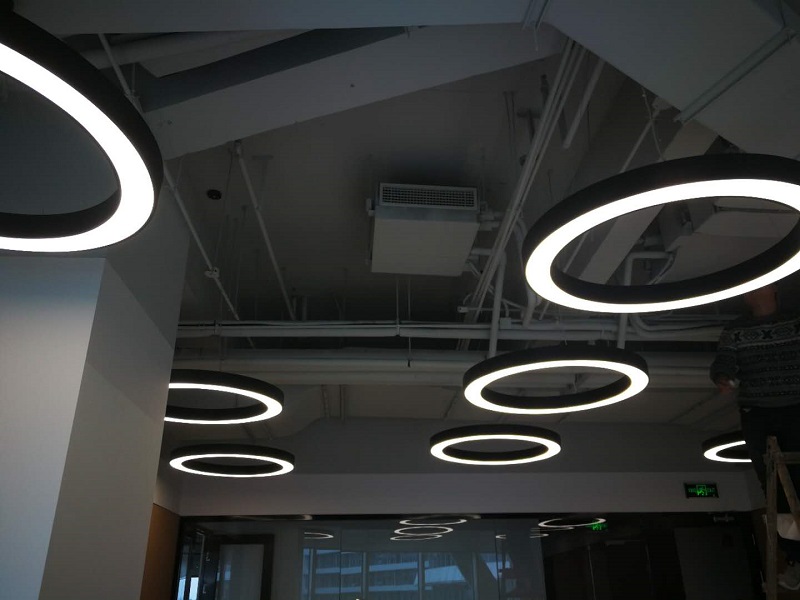

風機盤管主要由風機，換熱盤管和機殼組成，按風機盤管機外靜壓可分為標準型和高靜壓型按換熱盤管排數可分為兩排和三排換熱盤管一般是采用銅管串鋁翅片，銅管外徑為10～16mm，翅片厚度約0.15～0.2mm，間距2.0～3.0mm，風機一般采用雙進風前彎形葉片離心風機，電機采用電容式4極單相電機、三檔轉速、機殼和凝水盤隔熱。

借助風機盤管機組不斷地循環室內空氣，使之通過盤管而被冷卻或加熱，以保持房間要求的溫度和一定的相對濕度。盤管使用的冷水或熱水，由集中冷源和熱源供應，與此同時，由新風空調機房集中處理后的新風，通過專門的新風管道分別送人各空調房間，以滿足空調房間的衛生要求。

風機盤管空調安裝與集中式安裝相比，沒有大風道，只有水管和較小的新風管，具有布置和安裝方便、占用建筑空間小、單獨調節好等優點，廣泛用于溫、濕度精度要求不高、房間數多、房間較小、需要單獨控制的舒適性空調中。

風機盤管工作原理沒有中央空調復雜，其實我們可以把風機盤管形象的看做是一臺電扇，只是這臺電扇吹出來的風是我們需要的溫度。

風機：由單向多速低噪聲感應安裝電動機帶動，通過調節輸入電壓改變風機轉速，使風機風量分為高、中、低三檔，由電器開關控制，相應調節風機盤管的供冷（熱）量。風機是輸送空氣的動力源，又是強化空氣側對流換熱（盤管外表面）的擾動源，與電動機一起又是機組的主要噪聲源。

盤管：是一種采用肋片管制成的空氣-水熱交換器。冷媒水（熱水）在管內流動，因冷媒水溫度低于空氣的露點溫度，所以管外表面上有凝結水，呈現濕工況下的換熱，兼有熱交換和質交換，提高了換熱效果。盤管承擔房間空調負荷的大部或全部，管排一般為3-4排。

凝水盤：與泄水接管置于盤管底下，作用是接納盤管上不斷凝結出來的水滴，由泄水接管排出室外。

空氣過濾器：與泄水接管置于盤管底下，作用是接納盤管上不斷凝結出來的水滴，由泄水接管排出室外。

工作原理與制冷運行過程

風機盤管機組可分為水路和氣路。

水路由集中空調冷（熱）源設備（如制冷機）供給冷（熱）媒水，在水泵作用下，輸送到盤管管內循環流動。

氣路是空氣由風機經回風口吸入室內，然后橫掠過盤管，與盤管內的冷（熱）媒水換熱后，降溫除濕，再由送風口送入室內。如此反復循環，使室內溫、濕度得以調節。

中央空調安裝運行的過程實質上是熱量轉移的過程。中央空調制冷時，典型的制冷時熱量轉移過程如下：

⑴空調室內熱空氣經風機盤管中的冷水吸收，熱量被轉移到冷水中；

⑵制冷機耗能做功，把冷水中的熱量轉移到冷卻水中；

⑶冷卻水的熱量經冷卻塔噴淋、氣化被轉移到環境大氣中。

空調在營造舒適小環境的同時，消耗大量能源和淡水，向大氣排放的熱量和CO2氣體污染了環境。

（1）管道煤氣在鍋爐中間燃燒加熱水產生蒸汽熱，

（2）由管道輸送至板交，熱量經板交轉移到熱水管路中；

（3）再由熱水管路將熱量送至風機盤管，盤管通過空氣將熱量送到房間。

空調在營造舒適小環境的同時，消耗大量能源和淡水。

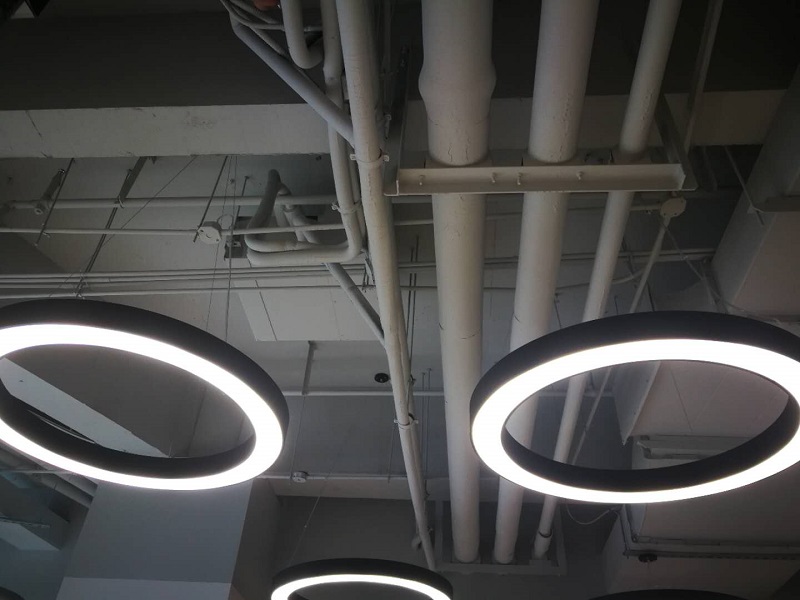

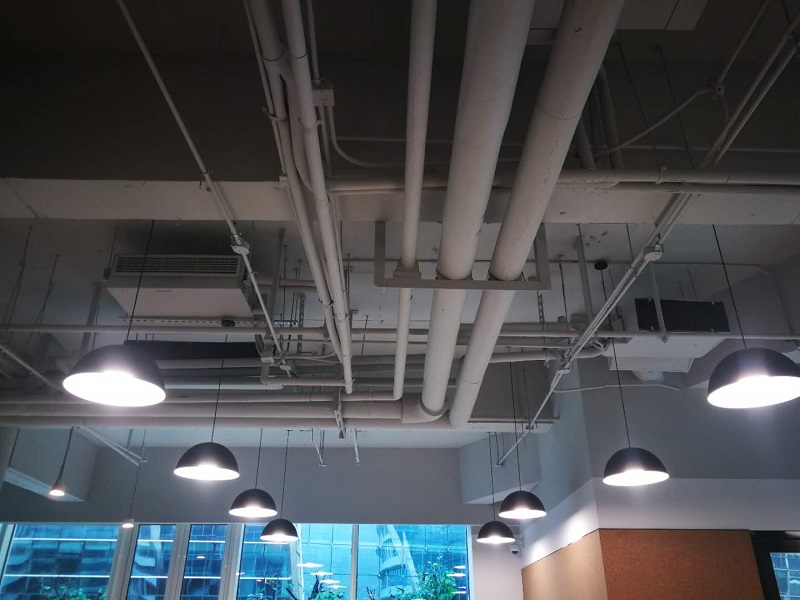

風機盤管加新風安裝分為兩部分，中央空調風機盤管和新風安裝，風機盤管是中央空調末端設備，新風安裝負擔新風負荷以滿足室內空氣質量，風機盤管加新風安裝是水安裝空調中一種重要形式，也是民營建筑中采用較為普遍的空調形式。

風機盤管加新風安裝優點（與全空氣安裝相比）

優點一：控制靈活，具有個別控制的優越性，可靈活地調節各房間的溫度，根據房間的使用狀況確定風機盤管的啟停；

優點二：風機盤管機組體型小，占地小，布置和安裝方便，甚至適合于舊有建筑的改造；

優點三：容易實現安裝分區控制，冷熱負荷能夠按房間朝向，使用目的，使用時間等把安裝分割為若干區域安裝，實施分區控制；

風機盤管加新風安裝缺點（與全空氣安裝相比）

缺點一：因機組分散設置，臺數較多，維護管理工作量大；

缺點二：室內空氣品質比較差，很難進行二級過濾且易發生凝結水滲頂事故。

缺點三：風機盤管機組方式本身解決新風量困難，由于機組風機的靜壓小，氣流分布受限制，實用于進深小于6米的房間。

風機盤管加新風安裝優點與缺點并存，合理的設計、合適的設備選擇、正確的安裝安裝可以減少風機盤管加新風安裝帶來的缺陷，以上只是認識一下風機盤管加新風安裝優點和缺點，對于設計師而言，可以做到取長補短；對于消費者而言，可以趨利避害，選擇適合自己的空調安裝。

風機盤管為三檔變速，且水路安裝可根據用戶室溫設定情況，采取冷熱水自動控制溫度調節閥調節，從而使各房間可獨立調節室溫，以滿足不同空調使用客戶的需求，房間無人使用時可手動關機或自動定時關機，并且可以使開發商避免一次投入過大，便于其滾動開發，可根據入住客戶的情況開通不同的房間。從而降低了整體安裝的運行費用。

風機盤管機體小，布置靈活、安裝方便、占用建筑空間較少，便于配合內裝安裝。但怎樣根據業主的不同需求，結合設計圖紙選擇較好的風機盤管應用到實際工程中去，應充分考慮了以下幾點：

1、冷量的校核

一般是按計算的冷負荷來選擇產品，但應注意不同的新風供給方式會導致風機盤管的負載冷量也不同。當新風直接通過外墻送至房間時，未經熱濕處理，風機盤管的冷量=室內冷負荷+新風冷負荷；當設立獨立的新風安裝時，則風機盤管的冷量=室內冷負荷。目前市場的產品，一般都是名義制冷量而實際運行中的冷量應是冷量×單位時間內的平均運行時間，即改變運行時間或風量，都會影響機組的輸入冷量。所以并非名義冷量越高越好，如果僅按高冷量選用機組，會出現供冷能力過大，導致開動率過低，換氣次數減少，室溫梯度加大，還會加大安裝容量和設備投資，空調能耗加大，空調效果降低。所以冷量僅作為選設備的必要條件之一，還應兼顧其它因素。

2、風量校核

主要按房間品質要求校核換氣次數。送風溫差越小，換氣次數越多，則空氣品質越好，就越舒適，為什么有的空調房間感受有異味、悶氣，就是風量校核沒有處理好。由于風機盤管的名義風量是在不通水，空氣進出口壓差為零的工況下測定的，故存在一些不切實際的因素，所以實際確定風量是應將這部分理想狀態下的風量值扣除，通過經驗測算，這部分增補風量應占名義風量的20—30%。

3、送、回風方式

送、回風方式即形成所謂的氣流組織，其合理與否直接影響到空調房間的溫度場、速度場的均勻性和穩定性，也即空調效果的好壞。合理的氣流組織要求一定的送風速度，避免氣流短路，以保證一定的射流長度。風速取決于機外靜壓，送風量、送風口等因素。機外靜壓過低，會導致風量下降，射程降低，房間冷熱不均，設計氣流組織與實際運行狀態在曲線圖上存在較大差異，故應根據實際的建筑格局、房間的結構形式，進深、高度等情況，選擇中檔風量、風速指標來相應選擇風機盤管型號。目前市場上的風機盤管，各個廠家的機外靜壓值沒有統一標定，差異較大，再加上部分工地采用的是臥式暗裝機組，外接短風管、過濾器，進、回風格柵阻力值較大，因此在實際定貨時確定機外靜壓值選定為30Pa，有的房間甚至選擇50Pa機外靜壓值的機組，大于常規的20Pa左右阻力值，故在實際運行中保證了良好的均勻場，達到了預期的空凋效果。

4、其它因素

a．噪音指標控制在40dB以下，對噪音偏大的風機盤管，加裝消聲處理裝置，阻力值不大于10Pa。

b．安裝、安裝中質量注意保溫質量，冷凝水的排放，坡向，管件接頭，安裝清洗。暖通南社

c．水安裝的設置方式水平安裝還是垂直安裝，部分工地選用垂直安裝，能較好的保證冷凝水的排放，保證了房間的層高要求。

風機盤管控制多采用就地控制的方案，分簡單控制和溫度控制兩種：

風機盤管簡單控制：使用三速開關直接手動控制風機的三速轉換與啟停。

風機盤管溫度控制：使用溫控器根據設定溫度與實際維護溫度的比較、運算，自動控制電動兩/三通閥的開閉，風機的三速轉換，或直接控制風機的三速轉換與啟停，從而通過控制安裝水流或風量達到恒溫。

風機盤管參數性能

按形式：臥式暗裝、臥式明裝、立式暗裝、立式明裝、卡式五種；

按厚度：超薄型、普通型；

按有無冷凝水泵：普通型、豪華型；

按機組靜壓：0Pa、12Pa、30Pa、50Pa、80Pa （機外靜壓）；

按照排管數量 ：兩排管、三排管；

按制式：兩管制、四管制；

風機盤管所說的幾排指的是風機盤管表冷器銅管的排數，一般的二排就是銅管兩排，每排8根，一共16根銅管；三排就是銅管三排，每排8根，一共24根銅管。銅管的根數越多，制冷效果越好。

兩管制：普通風機盤管夏季走冷水制冷，冬季走熱水制熱；

四管制：多用于一些比較豪華場所，可以同時走熱水和冷水，即可以根據需要有的房間制冷，有的房間取暖。

參數變化對性能造成的影響

風機盤管供、回水溫差一定，供水溫度升高時，制冷量隨著減少，據統計，供水溫度升高1℃時，制冷量減少10%左右，供水溫度越高，減幅越大，除濕能力下降。

供水條件一定，風機盤管風量改變時，制冷量和空氣處理焓差隨著變化，一般是制冷量減少，焓差增大，單位制冷量風機耗電變化不大。

風機盤管進、出水溫差增大時，水量減少，換熱盤管的傳熱系數隨著減小。另外，傳熱溫差也發生了變化，因此，風機盤管的制冷量隨供回水溫差的增大而減少，據統計當供水溫度為7℃，供、回水溫差從5℃提高到7℃時，制冷量可減少17%左右。

風機噪音故障表現及處理方法：

1、軸承損壞產生的噪音；處理方法是更換軸承。

2、運轉時與吊頂產生的噪音；處理方法是調整盤管吊桿螺母高度，或處理風口與吊頂龍骨的摩擦。

3、管道中有空氣產生的噪音；處理方法是在盤管排氣閥、樓層排氣閥、末端排氣閥將管道中空氣排盡。

風機不能啟動或運行速度慢故障表現及處理方法：

1、溫度開關損壞；用電筆測量溫控開關輸入端和風機輸出樁頭是否有電，如判斷溫度開關損壞，可更換或維護溫度開關。

2、運行速度慢：

a、感覺一下風機表面溫度是否正常；

b、停機后手動轉動風葉，感覺轉動是否靈活，如有阻力更換風機軸承；

c、如手動盤運轉正常，更換啟動電容；

d、測量電機線圈電阻，如不正常更換電機。

空調效果差或沒效果：

1、打開盤管排氣閥，檢查安裝循環水溫是否正常；

2、檢查進出口溫度：

a、溫差很小，打開盤管排氣閥，檢查水溫是否正常，如水溫正常，再檢查二通閥是否打開，如二通閥未打開，繼續檢查二通閥供電是否正常，檢查Y型過濾網是否堵塞；

b、進出口溫差正常，查看房間保溫是否正常，比如門窗是否關閉，如門窗未關空氣對流后，空調就沒有效果，應與客戶做好解釋工作；

c、進出口溫差偏大出風口風量小，檢查進風口濾網是否有灰塵，檢查風機轉速是否正常。

空調有異味：

1、檢查、清洗進風口風濾網；

2、檢查盤管翹片是否有灰塵，如果有灰塵應實施清洗方案；

3、檢查風管內是否有異物、灰塵、積水等，清洗干凈去除異味。

4、檢查積水盤有沒有異物。

空調漏水：

1、排水不暢：

a、檢查節水盤是否堵塞，

b、檢查排水管是否堵塞，

c、檢查排水管道坡度是否合理。

2、保溫層脫落，恢復保溫層。

3、排氣閥漏水，關緊排氣閥。

4、軟管、閥門、管件漏水，關閉總閥再進行更換。

中央空調空調水管爆管緊急處理：

1、打開泄水閥排水減壓；

2、關閉空調主機、膨脹水箱補水閥增壓泵、循環泵；

3、關閉爆管區域總閥；

4、關閉爆管區域電源；

5、危及到電梯時，關閉電梯電源，盡量停到高于爆管樓層；

6、及時挪開重要物資，清理積水。
