一、風機盤管分類與特點介紹

風機盤管是水安裝中央空調末端設備，用于舒適性空調使用。主要由換熱器，風機等組成，其工作原理是由兩個循環安裝構成：風循環和水循環。

水循環：是中央機房過來的冷水（熱水）經過水管在換熱器內循環。

風循環：是機組內不斷的再循環所在房間的空氣，使空氣通過冷水（熱水）盤管后被冷卻（加熱），以保持房間溫度的恒定。

按結構形式分：立式、臥式、壁掛式、卡式等；

按安裝方式分：明裝和暗裝；

按進水方式分：左式和右式。

壁掛式風機盤管機組全部為明裝機組，其結構緊湊、外觀好，直接掛于墻的上方。

立式

卡式（天花板嵌入式）機組，比較美觀的進、出口外露于頂棚下，風機、電動機和盤管都置于頂棚之上，屬于半明裝機組；明裝機組都有美觀的外殼，自帶出風口和進風口，在房間內明露安裝；暗裝機組的外殼一般用鍍鋅鋼板制作。

國家標準規定，風機盤管機組根據機外靜壓分為兩類：低靜壓型和高靜壓型。

低靜壓型機組在額定風量時出口靜壓為0或12pa，對帶風口和過濾器的機組，出口靜壓為0；對不帶風口和過濾器的機組，出口靜壓為12pa；高靜壓機組在額定風量時的出口靜壓不小于30pa。

風機盤管原理及安裝

1、風機盤管主要依靠風機的強制作用，使空氣通過加熱器表面時被制冷或加熱，因而強化了散熱器與空氣間的對流換熱器，能夠迅速制冷或者加熱房間的空氣。

2、風機盤管控制多采用就地控制的方案，分簡單控制和溫度控制兩種。簡單控制：使用三速開關直接手動控制風機的三速轉換與啟停。

溫度控制：溫控器根據設定溫度與實際維護溫度的比較、運算，自動控制 STV 系列電動兩 / 三通閥的開閉；風機的三速轉換。或直接控制風機的三速轉換與啟停，從而通過控制安裝風量達到恒溫的目的。

二、常見問題及解決方法

1、空調風口沒風故障處理：

1.1、檢查三速開關是否損壞；用電筆測量溫控開關輸入端及輸出斷是否有電，如果判斷是溫控開關損壞進行更換或者維護。

1.2、檢查電機運轉速度是否正常。

• 停機后感覺下風機表面溫度是否正常；

• 停機后手動轉動風機是否靈活，如有阻力更換軸承，轉動正常更換啟動電容。

• 測量電機線圈是否正常，如不正常更換電機。

2、空調有噪音故障表現及處理方法：

• 軸承損壞產生的噪音：進行更換軸承。

• 與吊頂產生的噪音：調整盤管風機吊桿螺母高度，或處理風口與吊頂龍骨的摩擦。

• 管道有空氣產生的噪音：在盤管風機排氣閥、樓層排氣閥、末端排氣閥將管道中的空氣排盡。

• 3、空調有異味的處理方法

• 檢查、清洗進風口過濾網。

• 檢查盤管翅片是否有灰塵，如果有灰塵進行清洗。

• 檢查風管內是否有異物、灰塵、積水等，進行清洗干凈去除異味。

• 4、吹出的風不夠冷（熱）

• 溫度檔位設置不當；

• 盤管內有空氣；

• 供水溫度異常；

• 供水不足；

• 盤管肋片氧化。

5、漏水

• 滴水盤溢水。常見原因有：排水口（管）堵塞，排不出水或排水不暢。

• 滴水盤傾斜

• 放氣閥未關

• 各管接頭連接不嚴密

• 風口漏水。風口漏水可用ABS材料風口

6、有異物吹出

• 由于腐蝕造成風機葉片表面有銹蝕物；

• 空氣過濾器破損，劣化；

• 保溫材料破損，劣化；

• 機組內灰塵太多。

3、風機盤管接線方式

電動二通閥的接線圖器

此類二通閥為常閉，斷電自動關閉水路，通電水路打開，空調開始制冷；因此大家在這種二通閥的接線過程中發現溫控器的接線端“關”那個接口是不需要接線的。缺點： 空調水路打開需持續保持通電狀態，因此造成驅動頭使用壽命縮短； 優點：價格便宜

電動球閥接線圖

此類電動球閥水路開、關只需要通電一次，動作執行完畢自動斷電，與上述二通閥不同，開、關都無需長時間通電。優點：此類球閥無需長時間通電，驅動頭使用壽命較長；缺點：價格相對較貴。

未安裝二通閥的溫控器接線圖

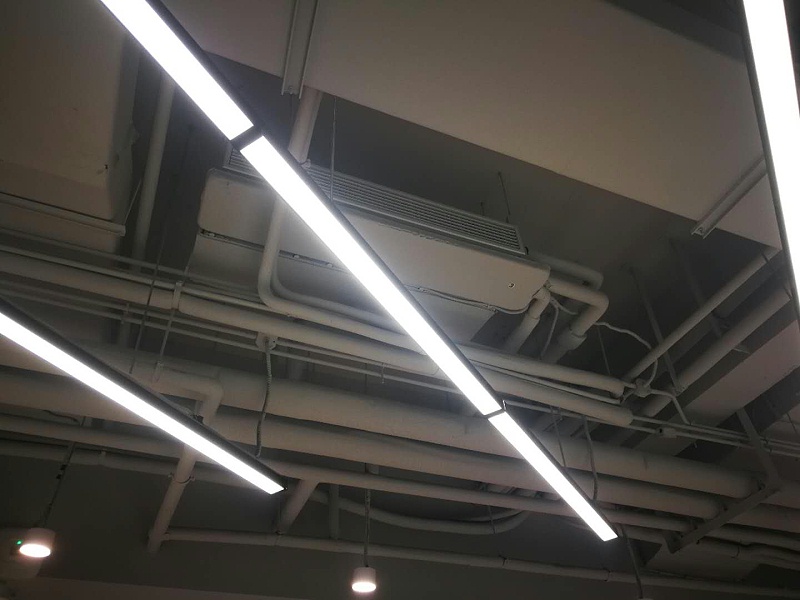

一、風機盤管安裝

測量放線→風機盤管吊桿安裝→供回水及冷凝水管吊架制作、防腐并安裝→風機盤管安裝→供回水管安裝→冷凝水管安裝→風管制作安裝并保溫→供回水及冷凝水管保溫→風機盤管配電

安裝工藝要點

1. 風機盤管、供回水及冷凝水管，應獨立設置支、吊架，支吊架的形式、吊裝標高、托盤傾斜度及冷凝水管坡度應符合設計和使用要求。冷凝水排水管坡度當設計無規定時其坡度宜大于或等于8‰。

2. 風機盤管與管道的連接宜采用彈性接管或軟接管(金屬或非金屬軟管)，其耐壓值應大于等于1.5倍的工作壓力，軟管的連接應牢固不應有強扭和癟管。

3. 送風箱、回風箱、空調供水管及冷凝水管應進行絕熱保溫。與吊架之間應設置絕熱保溫木托。

4. 風機盤管與送風管（箱）、回風箱的連接應嚴密、可靠。為便于調試和維修，應與精裝修單位溝通確認維修口位置。

安裝質量要求

1. 風機盤管安裝前應檢查風機殼體及表面交換器有無損傷、銹蝕等缺陷并進行單機試運轉及水壓檢漏抽測，并做記錄。

2. 風機盤管應逐臺進行水壓試驗，試驗強度應為工作壓力的1.5 倍，定壓后觀察2～3min，不滲不漏為合格。

3. 吊架風機盤管安裝須平整牢固，位置正確。吊桿不應自由擺動，吊桿與托盤相連應用雙螺母緊固。
