一、VRV安裝原理

變制冷劑流量（Varied Refrigerant Volume，簡稱VRV）空調安裝是一種冷劑式空調安裝，它以制冷劑（以冷媒為載冷劑，如：R22、R410A）為輸送介質，室外主機由室外側換熱器、壓縮機和其他制冷附件組成，末端裝置是由直接蒸發式換熱器和風機組成的室內機。

        二、VRV安裝特點

變頻VRV空調安裝的相對于定速安裝具有明顯的節能、VRV空調安裝依據室內負荷，在不同轉速下連續運行，減少了因壓縮機頻繁啟停造成的能量損失。

        三、VRV安裝優缺點

優點 ：

每個房間可以單獨控制，直流變速冷媒安裝，室外機可以根據室內負荷不同調節轉速，節能省電，可以滿足人對溫度要求的個體差異?？筛鶕?jù)房屋特點隨意自由地組合節能性好，運行費用低。

缺點：

初始投資較貴,制冷劑泄露不易察覺，故對冷媒管安裝要求高,引入新風需另設新風安裝,控制區域受冷媒管長度限制,機外靜壓小，送風距離短，大房間需多臺室內機。

        四、VRV空調常用類型

1、一拖一：單元式小型變頻空調 ：室內機形式有嵌入式和風管式兩種。嵌入式有3HP和5HP 。風管式有3HP、5HP、10HP、20HP。常用在各種商鋪、小型辦公室、餐廳等場所。

2、一拖三（四、五）家用中央空調：室內機形式有嵌入式、風管式、落地式、掛壁式四種。室外機最大6HP，最可連接9臺空調室內機。常用在高級住宅、復式公寓、別墅、復式商鋪等場所 。

3、一拖多商用中央空調 ：室內機形式有嵌入式、風管式、落地式、掛壁式四種。室外機最大48HP ，最多可連接64臺空調室內機。最遠單管長165米 ，最大室內外機高低差90米。常用在辦公、商住、餐飲等場合。

4、CMS商業空間變頻多聯空調安裝（商業及辦公變頻專用空調）： 空調室外機最大18HP，最多可連接15臺空調室內機。最遠單管長120米，最大室內外機高低差50米 。常用于150~5000㎡的辦公及商業空間。

       五、VRV空調檢查重點

VRV及風機盤管的特點決定了安裝控制復雜，對管材材質、制造工藝、現場焊接等方面要求非常高。

1、空調管道：

1、當室外機在上時，回氣管每提升10m必須增加1個存油的彎頭，室外機與室內機高度差不超過50m；

2、當室外機在下時，與室內機的高度差不超過40m；

3、管道每隔一定的長度應設一處支撐，不能碰到墻體和天花板；

4、管道采用橡塑保溫材料保溫，保溫層厚度為20mm，耐高溫100℃，遇到支撐點時要做保護；

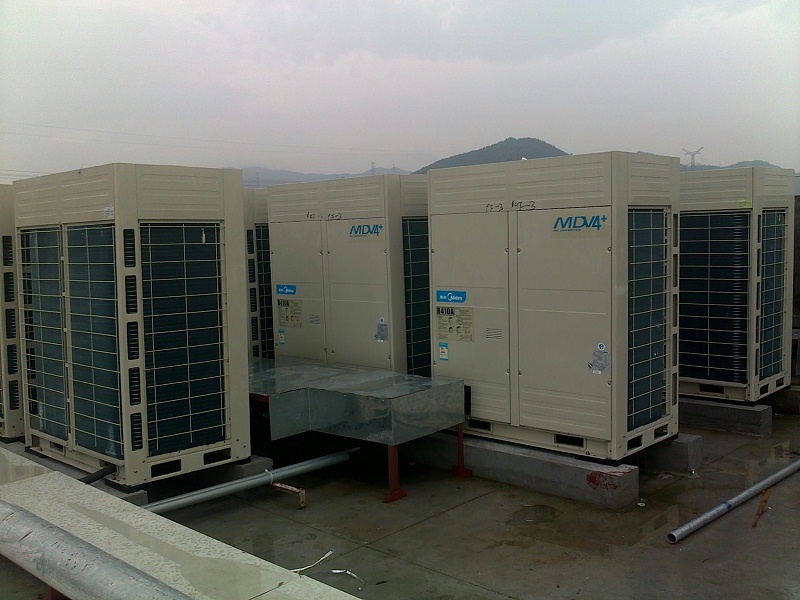

2、室外機

1、室外機的前、后分別留出500mm和300mm以上的維護空間；

2、當室外機周圍有墻時，應在墻上開通風口，通風口有防雨功能；

3、室外機頂部的障礙物最少要有1500mm的距離，達不到必須要裝排氣罩；

3、室內機：

1、室內機必須安裝在合適的位置，使室內溫度分布均衡；

2、室內機的后面稍微低于前面(0～5mm)以利排水；

3、風管與室內機的連接必須經過帆布軟管；

4、風管沒有漏風，散流器上面必須加調節擋板；

5、新風管必須與回風箱連接；

6、對旋轉開關進行調定；

4、排水管：

1、采用聚氯乙烯管(pvc-u)；

2、排水管向下傾斜度為10％；

3、排水管不得與污水管或其它排水管相接；

4、排水管需做保溫；

5、當排水管與其它室內機相連時，每臺室內機必須高于總管；

6、安裝完畢接通電源往接水盤注入2.5升水，檢查確認水流暢通、不漏水，末端沒水時再注入2升水；

7、排水管側要比其它處低5mm；

8、排水管和制冷管不能綁在一起；

9、不能用粘合劑連接排水軟管和室內機排水管；

5、電氣接線

1、一個主電源最多可以連接一臺室外機；

2、室外機的電源控制開關須采用額定電流A，電流敏感度為100mA的漏電保護器；

3、控制安裝使用屏蔽雙絞線，長度不超過1000m；

4、安裝有線遙控器控制線和機組通訊線與電源線保持300mm以上的距離，當距離少于300mm以上時讓控制線(通訊線)布置在金屬導管內并保證導管單端接地，將遙控器裝于鐵盒內；

5、不得將兩條通訊線鋪設在一起，如果需要必須保持300mm的距離，或?qū)⒚織l通訊線插入金屬導管并讓金屬導管接地。

6、試運行

1、室外機和室內機是否有異常聲音和振動；

2、室外機的電流是 A，電壓在±10%范圍內；

3、制冷劑的充注量是否足夠；

4、排氣過熱度：15～45℃；

5、吸氣壓力：0.2Mpa～1.1Mpa；

6、排氣壓力：1.0MPa～3.5Mpa；

7、制冷運行和制熱運行是否能轉換；

8、用維護儀維護制冷劑是否泄漏；

9、室內機的出風和回風溫度差最小7℃。
