在分享VRV安裝設計小竅門之前，咱們先要了解一下VRV安裝是什么？簡單點來說，VRV（Variable Refrigerant Volume）安裝也稱作變冷媒流量多聯安裝，是指控制冷媒流通量并通過冷媒的直接蒸發或直接凝縮來實現制冷或制熱的空調安裝。雖然VRV安裝設計選用起來方便快捷，但仍需要注意以下問題哦~

在VRV安裝的設計中，一套安裝負擔的距離多大，高差多大，是我們應該考慮的問題，盡量避免因布置不合理造成的冷量衰減。

1.室外機與室內機的高差

當室外機位于室內機之上時，室內外機高差最大50m，當室外機位于室內機下方時，室內外機最大高差90m。

2.最高與最低室內機之間的高差

同一個室外機所帶的安裝，最高室內機與最低室內機的高度差最大30m。

3.最近室內機與最遠室內機的距離

同一個室外機所帶的安裝，最遠室內機與最近室內機的管長差最大40m。

2、VRV安裝設計-衰減與修正

除了負荷的因素外，VRV安裝的選型還需要考慮溫度、連接率、管長修正。

1. 溫度修正

設備的額定冷熱量都是額定工況下的數值，當你設計的室內和室外的工況與額定工況不同時，需要查出設備在設計條件下實際冷熱量。

2. 連接率修正

一般在50%~130%，非100%連接率時需要考慮修正。一般在同時使用率低的情況，連接率盡量在100~130%，如果考慮后期有增設空調的情況，連接率可以設置在50~100%。

3. 管長修正

管長修正要根據產品技術資料查詢，需考慮室內機和室外機的高差及高差關系和等效長度及制冷和制熱工況。一般在1~0.7之間。

3、VRV安裝設計-室外機的布置

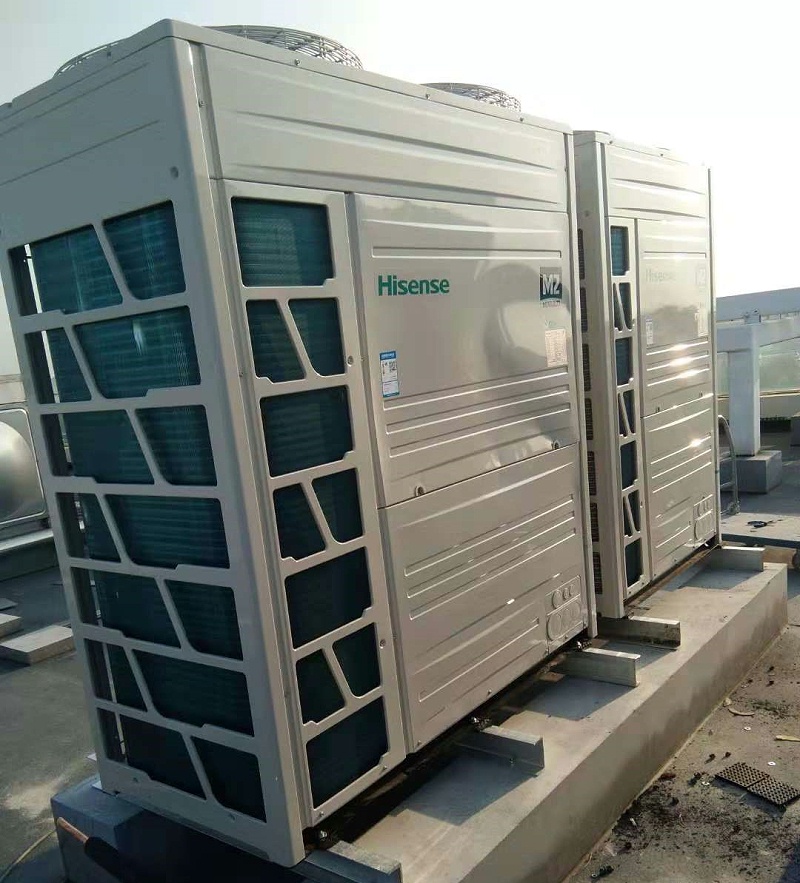

當室外機布置于屋面時，有利于室外機的散熱，但應注意成組布置應考慮機前維修距離，當有遮擋時按技術資料考慮距離。

當室外機在本層陽臺室外機位或機房?jī)?nèi)時，一般有百葉遮擋，為保證散熱，應裝導流罩。

4、VRV安裝設計-新風問題

新風的問題一直是VRV 空調安裝設計的難點。需要注意的是，由誰承擔了新風負荷，承擔了多少新風負荷，其余部分要考慮由室內機承擔。

1.采用全熱交換器

引入新風，同時通過新排風的能量回收，處理掉一部分新風的負荷，剩余部分則由室內機來負擔。全熱回收的排風口可以與室外機位置相結合。

2.采用新風VRV

VRV廠家也有新風VRV產品，小風量新風VRV時，可以與室內機合同一套室外機，降低成本，但需要滿足一定條件。大風量新風VRV可以適用于較大的空間，同時與室外機一對一連接。這種新風處理方式成本較高。

以上兩種簡單粗暴，但條條大路通羅馬，還有其他的新風處理方式，比如風冷熱泵冷水機組為新風機提供冷熱源、比如直膨式的新風機屋頂機等等。

VRV安裝是中央空調安裝中的一種革新的技術創造成果，它極大的豐富了中央空調的使用場所及形式，讓用戶能夠享受到大型公用場所才能擁有的舒適環境安裝。
